Реле протока жидкости РПЖ-1М




Реле протока жидкости РПЖ-1М предназначено для коммутации электрических цепей при величине расхода жидкости (воды), достигшей установленного значения. Применяется для контроля расхода воды в системах охлаждения различного оборудования с открытым сливом, например, электротермического в металлургической, нефтеперерабатывающей, энергетической, химической промышленности.


Климатические условия
Температура от +1 до +60°С, относительная влажность до 98% при температуре 35°С (исполнение В4 по ГОСТ 12997-84, что соответствует исполнению УХЛ 4 по ГОСТ 15150-69).
Условия, соответствующие маркировке IPX4 по ГОСТ 14254-96.

Технические характеристики
• Рабочая среда: вода-чистота не ниже 10 класса по ГОСТ 17216-71, температура от +5 до +70°С.
• Давление рабочей среды: от 0,05 до 0,40 МПа (от 0,5 до 4,0 кгс/см2).
• Пределы настройки (уставки) расхода:
- нижний не более 1,5 л/мин;
- верхний не менее 30,0 л/мин.
• Коммутируемый электрический сигнал:
- напряжение постоянного тока от 0,2 до 30 В;
- напряжение переменного тока от 0,2 до 250 В;
- ток, постоянный и переменный от 2х10-4 до 30 А;
- максимальная мощность 70 Вт, 300 ВА.
• Зона возврата: не более 0,5 л/мин.
• Разброс срабатываний: не более 0,2 л/мин.
• Условный проход: 15 мм.
• Масса: не более 0,22 кг.

Обозначение реле при его заказе:
«Реле протока жидкости РПЖ-1М ТУ У3.48-00225667-077-95»

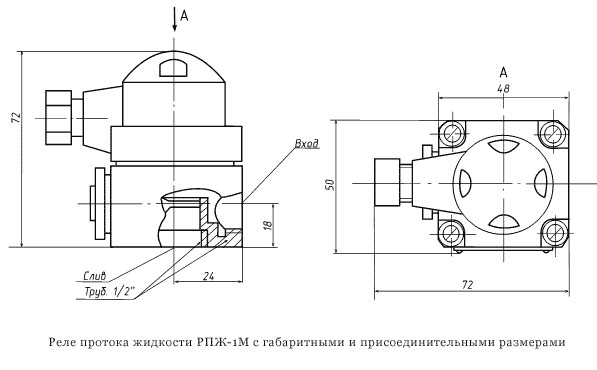

Реле протока жидкости РПЖ-1М с габаритными и присоединительными размерами
